Малосигнальный анализ усилителя на полевом транзисторе

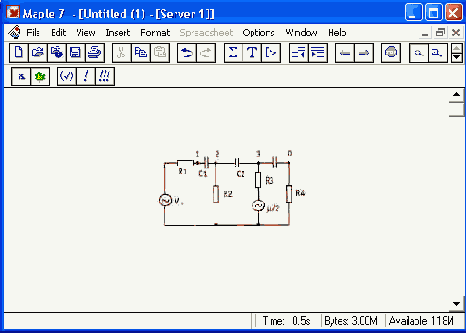

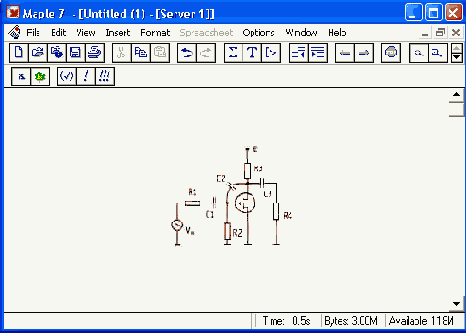

Рассмотрим классический усилительный каскад на полевом транзисторе, схема которого приведена на рис. 17.12, а. Его эквивалентная малосигнальная схема представлена на рис. 17.12, б.
a
б
Рис. 17.12. Принципиальная (о) и эквивалентная(6) схемы усилителя на полевом транзисторе
Наша цель заключается в расчете характеристик усилителя операторным методом. Подключим нужный нам пакет plots:
> restart:with(plots):
Warning, the name changecoords has been redefined

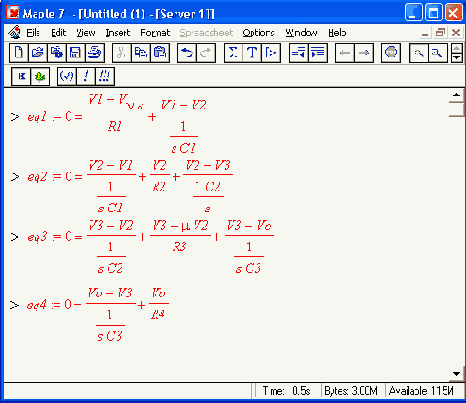

Из законов Киргофа вытекает, что сумма токов, втекающих в каждый узел и вытекающих из него равна 0. Следовательно, для узлов эквивалентной схемы рис. 17.12 можно записать следующую систему уравнений в операторной форме:
Переменные напряжения на узлах схемы находятся из аналитического решения данной системы. При этом заблокируем вывод их аналитических значений, поскольку он очень громоздок. Тем не менее вы можете посмотреть на полученные формулы, поставив знак точки с запятой вместо знака двоеточия в приведенных ниже выражениях:
> solve({eql,eq2,eq3.eq4}б{Vl,V2.V3,Vo}):
Обеспечим присвоение переменным Vo, VI, V2 и V3 найденных из решения системы уравнений значений:
> assign(%):

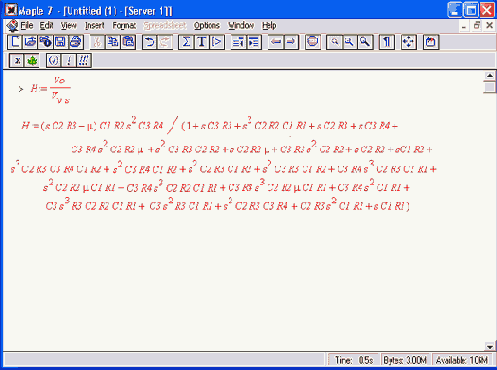

Теперь найдем операторную передаточную функцию в аналитическом виде:

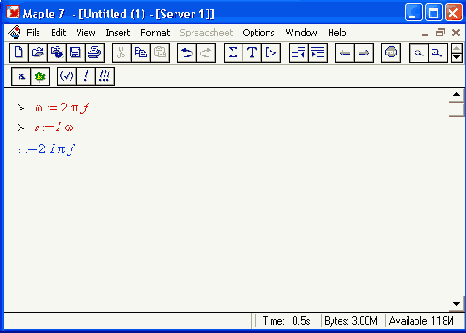

В соответствии с выбранным операторным методом анализа введем обозначения:

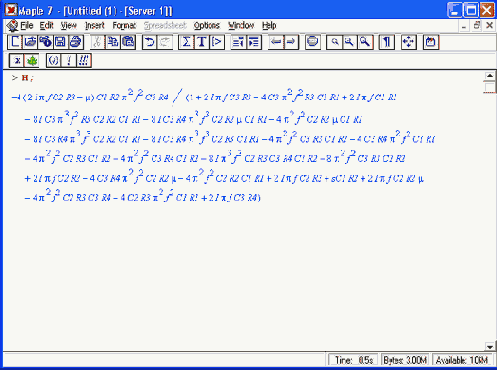

Это позволяет найти Н как функцию от частоты f также в аналитическом виде:
Это тоже довольно громоздкое выражение, и его применение при «ручном» анализе потребовало бы от нас немало изобретательности. Между тем Maple 7 позволяет «в два счета» определить из него амплитудно-частотную (AVM) и фазо- частотную (PhaseAV) характеристики усилителя как функции частоты:
> AVM=-evalc(abs(H)):
> PhaseAV:=evalc(argument(H)):
Преобразуем AVD в логарифмическую характеристику, выражающую усиление в децибелах (dB):
> AVdB:=20*1og10(AVM):
Такая характеристика более привычна для специалистов в радиоэлектронике. Соответственно фазо-частотную характеристику выразим в градусах:
> R2D:=evalf(360/(2*Pi));R2D := 57.29577950
> AVdeg:=R2D*PhaseAV:
Теперь можно перейти к обычным численным расчетам. Зададим конкретные значения компонент эквивалентной схемы усилителя:
> Rl:=100: R2:=100000: R3:=1000: R4:=10000: Cl:=1.*10^(-6): С2:=5*10^(-12): СЗ:=1*10^(-6): mu:=50:
Построим амплитудно-частотную характеристику усилителя:
> gaindata:-NULL:
phasedata:=NULL:
for a from 0 to 8 do:
for i from 2*10^a to l(T(a+l) by 10^a do
gaindata:=gaindata, [1. evalf(subs(f=i,AVdB))];
phasedata:=phasedata, [i, eva1f(subs(f=i,AVdeg))]:
od: od:
> 1oglogp1ot([gaindata]. thickness»2, color=black, style=1ine, axes=boxed,
title=`Коэффициент усиления K(f)`,1abels=['Частота (Hz)VK(d8)']):

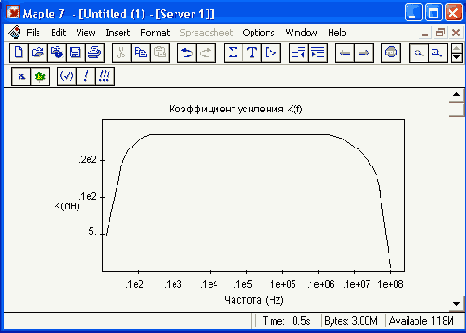

Она показана на рис. 17.13.
Далее зададим построение фазо-частотной характеристики усилителя:
> 1og1ogplot([phasedata], thickness=2, color=b1ue, style=line, axes=boxed, title='Фаэовый сдвиг (в градусах)`, labels=['Частота (Hz)','Фаза']);

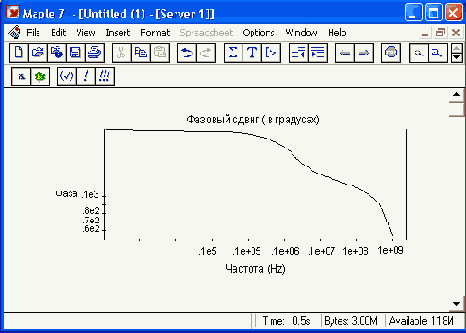

Она представлена на рис. 17.14.
Найдем номинальный коэффициент усиления на частоте f=1000 (Гц):
> AVmid:=eva1f(subs(f=1000, AVdB)):
AVmid=33.12074854
Имея аналитическое выражение для амплитудно-частотной характеристики, можно составить уравнения для вычисления граничных частот (по спаду усиления на -dAV в dB):
> dAV:=3: #Ослабление (в dB на граничных частотах)
> eq5:=AVmid-dAV=20*log10(AVM):
Теперь можно найти эти частоты — нижнюю и верхнюю:
> flow:=fsolve(eq5,f. f-10..2000):flow:= 23.61659476
> fhigh:=fsolve(eqS,f, f-2000..100*10*6);
fliigh := .5737800225 107
Мы можем построить и более наглядную амплитудно-частотную характеристику с точками, соответствующими граничным частотам:
> with(plottools) :h:=log10(AVnvid-dAV):
aplot:= Loglogplot([gaindata], thickness=2, color=b1ack. style=line, axes=boxed,
title='Частоты flow и fhigh среза', labels=['Частота (Hz)VK(dB)']):
bplot:=line([0.1,h], [7.1,h], color=black, linestyle=3):
cplot:=line([log10(flow),0.58],[logHK flow). 1.6], color=blue, linestyle=3):
dplot:=line([log10(fh1gh).0.58],. [log10(fhigh).1.6],. color=red,. 1inestyle=3):
display([aplot.bplot,cplotJ,dplot]):

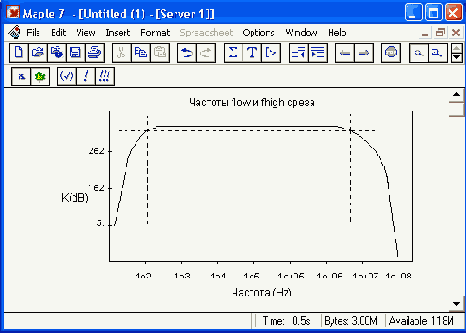

Эта характеристика показана на рис. 17.15.
На ней проставлены синяя и красная пунктирные вертикали, соответствующие найденным граничным частотам flow и fhigh, а также пунктирная горизонталь, соответствующая коэффициенту усиления на этих частотах. Это позволяет наглядно оценить частотный диапазон работы усилителя.
Таким образом, задача расчета усилителя в малосигнальном режиме полностью решена. Мы получили значение номинального коэффициента усиления, рассчитали нижнюю и верхнюю граничные частоты, получили аналитические выражения для амплитудно-частотной и фазо-частотной характеристик усилителя и построили их наглядные графики.
 |
 |
 |
