Структура рабочего окна

При запуске Maple автоматически создается новый документ, который в дальнейшем будем называть рабочим листом. Окно приложения Maple 9 с новым рабочим листом показано на рис. 1.1. Для пользователей системы Microsoft Windows оно имеет достаточно знакомый вид.
Под панелью заголовка с указанием названия приложения (Maple 9 — [Untitled(1) — [Server 1]) располагается панель меню. Далее следует панель инструментов с кнопками, дублирующими команды панели меню.
Вид контекстной панели, расположенной под панелью инструментов, зависит от того объекта, который на текущий момент выделен в рабочей области, — большом белом поле между панелями инструментов и строкой состояния. На контекстной панели размешаются кнопки для выполнения некоторых специфичных команд. Там же может размещаться поле для ввода и редактирования кода команд пользователя. В начале работы загружается используемая по умолчанию контекстная панель ввода команд Maple (рис. 1.1).

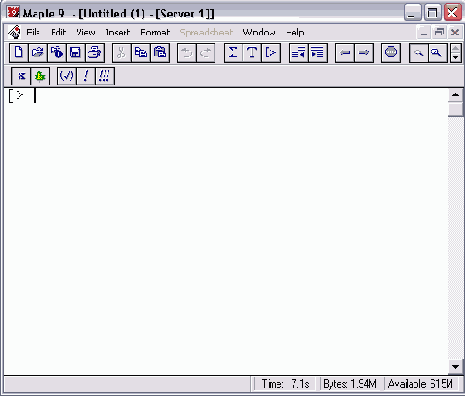

Рис. 1.1. Рабочее окно Maple

В рабочей области пользователь видит символ начала командной стр0 (>), после которого мигает курсор. В этом месте осуществляется ввод кома Под командами подразумеваются инструкции, которые должны быть выполнены вычислительным ядром Maple. Область ввода команд называется об. стью ввода. По умолчанию все команды в Maple отображаются красным цветом с помощью моноширинного шрифта Courier. Кроме команд, в рабоч листе можно также использовать и обычный текст, который, как правя служит комментарием к командам.
Результат выполнения команд по умолчанию отображается в том же ра( чем листе в области вывода. Для данных вывода используется шрифт с заа ками Times синего цвета. Использование различных шрифтов позволяет ви ально различать команды ввода от данных вывода.

Совет

Используемый по умолчанию стиль для отображения данных в областях ввода и вывода можно изменить: Для этого следует в меню Format (Формат) выбрать подменю Styles (Стили), после чего появится диалоговое окно со списком существующих стилей. В частности, для того чтобы изменить стиль данных ввода, в диалоговом окне из раскрывающегося списка следует выбрать значение Maple Input, а затем щелкнуть кнопку (Изменить). В результате откроется новое окно, в котором можно будет выбрать название шрифта, размер символов и цвет. Там же определяются такие атрибуты как выделение курсивом, подчеркивание и т.п.

В Maple команды распределяются по группам вычислений или просто
группам. Под группой подразумевается целостная совокупность команд вв и результата их выполнения (данных вывода). Данные, относящиеся к
группе, выделяются в рабочем листе с помощью квадратной скобки слева
области ввода-вывода. При желании эту квадратную скобку можно убр
(отменить команду View (Вид) -> Show Group Ranges (Показывать грани
группы) или нажать клавишу <F9>). Особенность группы состоит в том,
ь все команды, размещенные в ней, выполняются вместе. Чтобы процессе числения начался, достаточно на одну из команд данной группы навести к сор (не имеет значения, в какое именно место) и нажать клавишу <Enter>. В области вывода будут отображены результаты выполнения всех команд группы (если точнее, то тех, которые заканчиваются точкой с запятой, — но об этом речь пойдет позже).
Рабочий лист может быть разделен на разделы. В каждом таком разделе допускается использование подразделов, параграфов и групп. В левом верхнем углу каждого раздела располагается серый квадрат. Если содержимое раздела отображается на экране, то внутри этого серого квадрата появляется знак "минус". В противном случае, т.е. когда раздел свернут, в квадрате отображается знак "плюс". Щелчок кнопкой мыши на этом квадрате приведет к тому, что содержимое раздела будет отображено на экране, и наоборот, щелчок на пиктограмме развернутого раздела приведет к его свертыванию. На рис. 1.2 показано, как примерно может выглядеть документ с подразделами.

Рис. 1.2. Пример структурированного документа

Параграфы используются для структурирования текстовых комментариев. Наконец, в нижней части рабочего окна размещена панель состояния, на которую выводится различная системная информация.
